Claire vient d’emménager dans un appartement ancien et elle veut remplacer son chauffe-eau sans risquer une panne électrique ou un déclenchement intempestif. Elle se retrouve face à des sigles, des calibres et des choix de matériel qui semblent techniques. Ce texte lui propose des repères clairs, des exemples chiffrés et des solutions pratiques pour sélectionner le disjoncteur adapté, sécuriser la cuve et optimiser la consommation.
À retenir :
- Choix d’ampérage : disjoncteur 16 A pour les chauffe-eau jusqu’à 2 000 W, 20 A au-delà.
- Protection complète : circuit dédié, contacteur jour/nuit, disjoncteur 2 A pour le contacteur et interrupteur différentiel 30 mA.
- Matériel : privilégier des marques reconnues comme Legrand, Schneider Electric ou Hager pour la fiabilité.
- Diagnostic : bruit, disjonctions répétées ou bourdonnement nécessitent vérification des connexions et intervention professionnelle.
Choisir le calibre du disjoncteur selon la puissance du chauffe-eau et la section du câble
Le point de départ pour Claire est simple : mesurer la puissance du chauffe-eau et vérifier la section du câble reliant la cuve au tableau. La plupart des chauffe-eau domestiques présentent des puissances comprises entre 1 200 W et 3 000 W. Le calibre du disjoncteur se calcule en fonction de cette puissance et de la tension du réseau.
Pour résumer l’essentiel technique en pratique, un calcul rapide suffit : intensité (A) = puissance (W) / tension (V). Sur un réseau domestique en 230 V, un appareil de 2 000 W réclame environ 8,7 A. Le calibre du disjoncteur choisi doit être supérieur à l’intensité nominale pour éviter les déclenchements intempestifs tout en restant protecteur.
Tableau comparatif des calibres recommandés
| Puissance du chauffe-eau (W) | Intensité approximative (A) | Calibre disjoncteur recommandé | Section câble minimale (mm²) |
|---|---|---|---|
| ≤ 1 200 | ≤ 5,2 | 10 A (rarement utilisé pour chauffe-eau) | 1,5 (non recommandé) |
| 1 200 – 2 000 | 5,2 – 8,7 | 16 A | 2,5 |
| > 2 000 – 3 000 | 8,7 – 13,0 | 20 A | 2,5 à 4 |
| > 3 000 | > 13,0 | 20 A ou divisionnaire spécialisé | 4 |
Ce tableau sert d’outil de vérification rapide. Claire a par exemple un chauffe-eau de 1 200 W : un disjoncteur 16 A avec un câble en 2,5 mm² est adapté. Si elle remplace la cuve par un modèle thermodynamique de 3 000 W, elle devra viser un calibre 20 A et peut nécessiter une section de câble plus importante.
- Vérifier la plaque signalétique du chauffe-eau pour connaître la puissance réelle.
- Contrôler la section du câble entre tableau et chauffe-eau ; 2,5 mm² est la norme pour la plupart des installations résidentielles.
- Consulter le tableau des protections pour éviter la surprotection ou sous-protection.
En cas d’incertitude sur la section du câble ou la compatibilité du calibre, il est prudent d’appeler un électricien qualifié. Si vous rénovez un logement ancien, pensez à vérifier la conformité globale via des ressources utiles comme comment rénover l’électricité d’un ancien appartement.
Insight clé : choisissez toujours le calibre en lien direct avec la puissance et la section du câble pour prévenir déclenchements fréquents et risques de surchauffe.
Normes et protection : contacteur jour/nuit, interrupteur différentiel et circuit dédié
La conformité n’est pas une formalité : la norme NF C 15-100 impose une architecture de protection précise autour du chauffe-eau. Claire doit savoir que l’installation doit comprendre non seulement le disjoncteur de calibre 16 A ou 20 A, mais aussi un dispositif qui gère les périodes de chauffe et protège contre les fuites de courant.
Le montage standard pour une cuve électrique comprend :
- Un disjoncteur divisionnaire de 16 A ou 20 A, selon la puissance.
- Un contacteur jour/nuit piloté par le fournisseur pour activer la chauffe sur les heures creuses.
- Un disjoncteur 2 A destiné à protéger la bobine du contacteur.
- Un interrupteur différentiel de 30 mA (souvent de classe A) en tête de rangée.
Le rôle du contacteur jour/nuit
Le contacteur jour/nuit permet d’optimiser la facture d’électricité en activant la cuve durant les heures creuses. La position “AUTO” déclenche la chauffe automatique, la position I force la chauffe manuellement et la position 0 coupe l’alimentation, pratique lors d’un départ prolongé.
Claire a choisi un abonnement heures creuses pour réduire ses coûts. Une programmation correcte via le contacteur évite une consommation inutile lors des heures pleines. Pour connaître les plages horaires spécifiques et les tarifs, consulter un comparatif d’offres est utile, ou lire des pages pratiques telles que tarifs abonnements EDF 2025.
Interrupteur différentiel et sécurité
L’interrupteur différentiel détecte une fuite de courant au-delà de 30 mA et coupe l’alimentation pour prévenir l’électrocution. Si le différentiel déclenche fréquemment lorsque le chauffe-eau fonctionne, cela indique souvent une fuite vers la terre ou une résistance défectueuse. Dans cette situation, il faut vérifier :
- L’état des câbles et des raccordements à la cuve.
- La résistance et les isolations internes du chauffe-eau.
- La qualité du contacteur jour/nuit et du disjoncteur 2 A de sa bobine.
Avant toute intervention sur le tableau, couper l’alimentation générale et respecter les règles de sécurité. Pour des démarches administratives et techniques liées au contrôle, la page sur l’importance du consuel peut aider : importance consuel électrique.
Insight clé : une protection complète implique disjoncteur adéquat, contacteur jour/nuit, disjoncteur 2 A et différentiel 30 mA pour assurer sécurité et économie.
Branchement pratique, erreurs fréquentes et diagnostics pour l’utilisateur
Claire veut poser elle-même le chauffe-eau mais elle hésite sur le câblage. Certaines erreurs reviennent souvent dans les installations domestiques et provoquent des incidents évitables. Identifier ces fautes permet d’agir efficacement ou de faire appel à un professionnel au bon moment.
Erreurs courantes
- Raccorder plusieurs appareils sur le même circuit que le chauffe-eau, ce qui entraîne des surcharges et déclenchements.
- Utiliser une section de câble insuffisante, créant une montée en température du conducteur.
- Omettre la protection 2 A pour le contacteur, rendant la bobine vulnérable.
- Négliger le différentiel 30 mA ou le positionner trop loin dans l’arbre électrique.
Un incident fréquent décrit par des locataires est le « clac » régulier au moment des heures creuses. Ce bruit correspond souvent au contacteur jour/nuit qui commute. Si le son devient un bourdonnement, cela peut signaler une vis mal serrée ou un disjoncteur inadapté. Claire a expérimenté ce cas : un bourdonnement s’est avéré être une borne desserrée sur le contacteur, générant échauffement et déclenchements.
Procédure de vérification rapide
- Couper l’alimentation générale avant d’ouvrir le tableau.
- Contrôler visuellement l’état des connexions et serrer les bornes sans forcer.
- Vérifier l’ampérage consommé par la cuve avec un appareil de mesure si disponible.
- Tester le déclenchement différentiel après remise sous tension.
Si le différentiel saute systématiquement, il est prudent de tester la résistance du chauffe-eau et d’examiner les câbles. Si l’origine n’est pas palpable, il faut solliciter une intervention qualifiée. Des articles explicatifs sur des pannes domestiques aident pour des diagnostics de base, par exemple solutions et diagnostics pour un sèche-linge qui partagent des démarches similaires de vérification.
- Toujours isoler l’alimentation avant toute manipulation.
- Ne pas remplacer un disjoncteur par un calibre supérieur pour éviter des risques d’incendie.
- Privilégier un professionnel pour le contrôle de la résistance et des fuites de courant.
Insight clé : respecter la procédure de vérification et ne pas masquer un déclenchement par une surprotection.

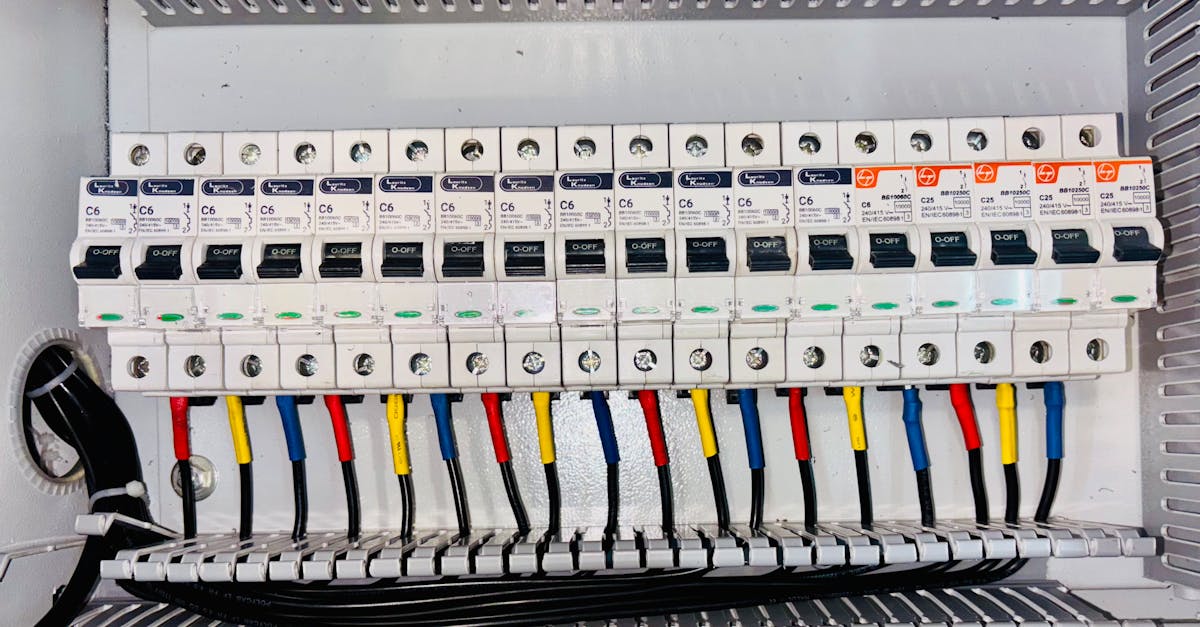

Choisir le matériel : marques, disjoncteurs connectés et choix en 2025
Le marché propose aujourd’hui des disjoncteurs classiques et des modèles connectés qui apportent confort et sécurité. Claire compare les références et note la diversité : certains fabricants historiques offrent robustesse, d’autres innovent sur la connectivité.
Marques et spécificités
Parmi les acteurs reconnus, on retrouve des noms souvent recommandés par les électriciens et installateurs :
- Legrand : large gamme, bonne disponibilité des pièces.
- Schneider Electric : solutions modulaires et compatibilité domotique.
- Hager : simplicité d’installation et qualité industrielle.
- ABB, Siemens, Eaton : robustesse et références pro.
- Merlin Gerin, Finder, Moeller : spécialisation et composants pour contacteurs.
- Groupe Sicame : accessoires et solutions de câblage.
Ces fabricants offrent des produits adaptés selon le profil résidentiel ou tertiaire. Claire privilégie des composants facilement remplaçables et une compatibilité avec un contacteur jour/nuit standard.
Disjoncteurs connectés : opportunités et limites
Les modèles connectés permettent d’éteindre à distance, de relever la consommation et d’être alerté en cas d’anomalie. En 2025, cette option présente un véritable atout pour les logements surveillés à distance : notifications en cas de fuite de courant, historique de consommation et coupure automatique si une anomalie est détectée.
Cependant, il faut rester prudent :
- Assurer la compatibilité réseau et la sécurité des données.
- Vérifier la robustesse face aux coupures de connexion.
- Ne pas sacrifier la fonction de protection élémentaire pour des fonctionnalités additionnelles.
| Type | Atout | Limite |
|---|---|---|
| Disjoncteur classique | Fiabilité et simplicité | Pas de supervision à distance |
| Disjoncteur connecté | Surveillance, alertes, commande à distance | Nécessite réseau et mises à jour |
Lors du choix du matériel, Claire compare prix TTC et garanties. Les références pro ont un coût plus élevé mais limitent le risque d’intervention ultérieure. Pour des démarches complémentaires comme changer un fusible ou convertir unités de puissance, des ressources pratiques existent : changer un fusible de tableau électrique et convertisseur watts kW MW.
Insight clé : combinez fiabilité des fabricants historiques et fonctionnalités connectées sans négliger la sécurité fondamentale du circuit.
Maintenance, dépannage et comportement face aux pannes du chauffe-eau
Enfin, Claire veut savoir comment entretenir sa cuve et réagir face à une panne. La maintenance régulière réduit les incidents et prolonge la durée de vie du chauffe-eau. Quelques gestes simples suffisent pour limiter les risques électriques et optimiser la consommation.
Entretien courant et diagnostic
- Vider partiellement la cuve une fois par an pour éliminer les dépôts calcaires si l’eau est dure.
- Vérifier l’étanchéité des raccords et l’absence de corrosion autour des bornes électriques.
- Contrôler le bon fonctionnement du contacteur jour/nuit et du différentiel.
Si le chauffe-eau entraîne un déclenchement du différentiel à chaque mise en marche, la piste la plus fréquente est une fuite d’isolement ou une résistance en fin de vie. Dans ce cas, il est recommandé d’isoler le chauffe-eau et de faire intervenir un professionnel pour des tests plus poussés.
Réagir en cas de panne généralisée
Un scénario possible est une coupure partielle ou générale du logement liée à un élément du tableau. Avant appel au service d’urgence, vérifier les disjoncteurs un par un et repérer celui lié au chauffe-eau. Des indications pratiques aident à agir calmement, à l’image des articles traitant des coupures : panne générale : comprendre, réagir et prévenir.
- Repérer le disjoncteur qui a sauté et noter son calibre.
- Remettre sous tension après inspection visuelle ; si ça saute immédiatement, isoler l’appareil.
- Ne jamais manipuler le chauffe-eau sous tension ; couper le disjoncteur général si nécessaire.
En matière d’économie, le paramétrage du contacteur et la bonne isolation de la cuve influent fortement sur la facture. Des ressources pour optimiser vos consommations peuvent compléter cette démarche, comme optimiser factures électricité.
Insight clé : une maintenance régulière et des vérifications simples permettent d’anticiper la majorité des pannes et d’éviter des interventions coûteuses.
Question : Quel disjoncteur choisir si mon chauffe-eau est à 1 800 W ?
Réponse : Optez pour un disjoncteur de 16 A avec un câble en 2,5 mm², circuit dédié, contacteur jour/nuit et un différentiel 30 mA pour la sécurité.
Question : Mon différentiel déclenche quand le chauffe-eau démarre, que faire ?
Réponse : Coupez l’alimentation, vérifiez l’état des raccords et la résistance. Si le problème persiste, faites effectuer un test d’isolement par un professionnel qualifié.
Question : Peut-on relier d’autres appareils sur le même disjoncteur que le chauffe-eau ?
Réponse : Non. Le chauffe-eau doit être sur un circuit dédié pour éviter les surcharges et assurer une protection fiable.
Question : Les disjoncteurs connectés valent-ils l’investissement ?
Réponse : Ils apportent un confort réel (alertes, pilotage, historisation) mais nécessitent une évaluation du coût, de la sécurité réseau et de la compatibilité avec le reste de l’installation.
Question : Où trouver des ressources pour convertir watts en ampères ou kVA ?
Réponse : Des outils pratiques en ligne existent, par exemple transformer watts en ampères et conversion kVA kW, utiles pour calculer vos protections.
